CICSA maniglioni DIN 745 per l’attacco di tazze con tralci di catena DIN 764 e DIN 766

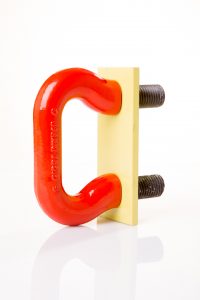

Maniglioni DIN 745 per l’attacco di tazze con tralci di catena DIN 764 e tralci di catena DIN 766CICSA chain shackles DIN 745

  • Forgiati in acciaio C45 o acciaio legato per la classe 2H, acciaio al Cr-Mo / Ni-Cr-Mo per le classi 3H, 3HS, 3HX e S3/S4, interamente bonificati fino ad una resistenza di 1000 N/mm2 (2H) – 1200 N/mm2 (3H, 3HS, 3HX, S3/S4, C-Hard®);
  •  Fortemente resistenti all’usura grazie ad uno speciale indurimento nella zona di contatto con la catena, evidenziata con tratteggio in figura (tempra ad induzione); trattamento speciale brevettato nella qualità C-Hard®, con massima durezza nelle zone di contatto con la catena congiunta a massima tensione;
  • Ogni singolo pezzo viene esaminato per il controllo della sua qualità superficiale;
  • I trattamenti termici sono scelti in modo da potenziare la resistenza a fatica dei pezzi;
  • Carico di collaudo e di rottura a gancio chiuso pari o superiori a quelli della catena più grande con cui possono essere accoppiati (v. tabella).

La particolare lunghezza della filettatura consente il fissaggio della piastrina con dado e controdado per una chiusura sicura del pezzo. Si raccomanda l’uso di piastrine di chiusura idonee con fori calibrati per non compromettere la resistenza del pezzo.

Disponibili maniglioni HFR e maniglioni TD ad elevata resistenza a fatica, con trattamento termico speciale e sistema di chiusura ad alta precisione.
