CICSA giunti GV, GX, GN e GZ per le catene LH

I giunti per catena LH sono costruiti in acciaio legato al Ni-Cr-Mo. Sono caratterizzati da carichi di rottura superiori a quelli delle catene corrispondenti e da elevata resistenza a fatica grazie alla speciale lavorazione ed agli avanzati trattamenti termici utilizzati.

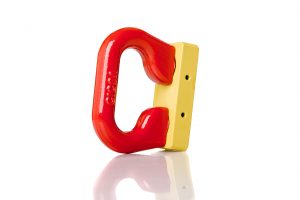

CICSA chain couplings GX

CICSA giunto GX

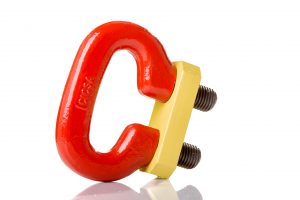

CICSA chain couplings GN

CICSA giunto GN















Montaggio: allo scopo di garantirne il corretto funzionamento ed una soddisfacente vita utile, è necessario che i giunti vengano montati in posizione corretta. I giunti tipo GN devono essere montati lavorano sulla ruota abbracciando i denti.

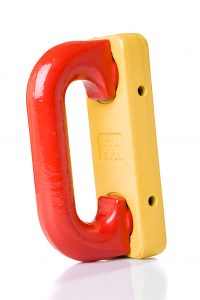

CICSA chain couplings GV

CICSA giunto GV

I giunti tipo GV devono essere montati lavorano sulla ruota in posizione verticale tra due denti.

Per la chiusura dei dadi dei giunti GN si deve usare una chiave dinamometrica con le coppie di chiusura indicate nelle istruzioni di montaggio in funzione della misura del giunto. Al contrario, i giunti GV si montano semplicemente fissando la loro piastra di chiusura nel verso corretto con due spine elastiche.

I giunti speciali GZ sono progettati per trasportatori a catena con catena LH e MHlavorano verticalmente in ruote dentate o ad alveolateRealizzati in acciaio legato al Ni-Cr-Mo, utilizzano lo speciale trattamento termico C-Hard®, brevettato da CICSA per ottenere una resistenza all’usura estremamente elevata nella zona di contatto con gli anelli di catena congiunta alla massima resistenza agli sforzi tensionali.

Montaggio facile, senza attrezzi speciali. Disponibile con dimensioni e caratteristiche meccaniche compatibili con catena di tipo LH o MH.
